SST固态变压器 BBU双向直流电源测试方案

      SST固态变压器 BBU双向直流电源测试方案。当Power shelf断电时，BBU内部的双向直流电源(DC/DCconverter)将电池转换为服务器所需的电压。当Powershelf复电后，再对电池充电。所以此电源要能快速启动输出，并符合服务器对电源的动态负载要求。也能在对电池模块的充电时，精准操作在定电流充电模式。电子负载63200A系列能符合OCPORV3测试指南规范要求，验证此电源模块在实际应用中的规格与可靠度。620ooD系列的双向直流源，可仿真Powershelf的输出电压，也可用来仿真BBU内的电池模块，进行双向的电流测试。我们可依此直流电源的测试需求，整合适当设备，编程测试项目与测试流程，组成自动化测试系统。可用于产品开发阶段的完整验证，或用于生产线的EOL测试系统。其相关测试系统架构与设备建议如下图。

一、固态变压器SST BBU双向直流电源测试设备

1、能源回收式直流电子负载

（1）输出特性:6kW-18kW/0-1800V/0-540A

（2）3U/18kW高功率密度

2、大功率直流电子负载

（1）额定功率:2kW/3kW/4kW/5kW/6kW/8kW/10kW/12kW/15kW/18kW/20kW/24kW，高达1.44MW（同步控制）

（2）电压范围：60V/150V/600V/1200V

3、可程控直流电源供应器

（1）功率范围:5kW/10kW/15kW，高电压达1000V

（2）简易主/从并联&串联操作模式可达150KW

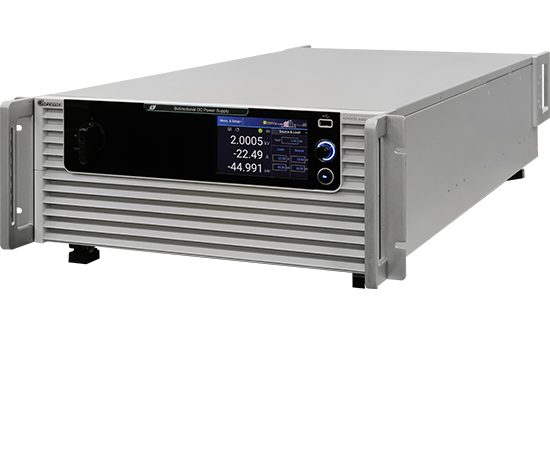

4、可程控双向直流电源供应器

（1）输出特性: 6kW-45kW/0-100V,600V,1200V,1800V,2000V/0-540A，可并联扩充高达1.8MW

双向直流电源自动测试系统

二、BBU测试新选择，模拟电池电源双向转换

      可程控双向直流电源供应器兼具电源及负载特性，双象限操作，可允许待测物的能量馈入，藉以取代电池。适用于BBU双向直流电源测试及电池充放电测试应用。另外，提供LIST和STEP模式的自动程序功能。LIST模式提供100个用户可程控排序，具有时间设定范围从5mS到15000s，还有电压/电流斜率控制。STEP模式可设定起始、结束电压，且提供5ms到99hours的运转时间予自动测试应用。此系列有低压100V机种及高压到2000V机种，单机功率6kW到45kW，非常适用于BBU的测试需求。

三、固态变压器SST AI服务器电源功能全面测试方案、固态变压器SST全⾯测试⽅案及配套测试仪器、固态变压器超高压安规测试解决方案：（了解详情可致电或咨询在线客服）
