4000W新国标排插充放电测试设备的产品介绍

一、概述

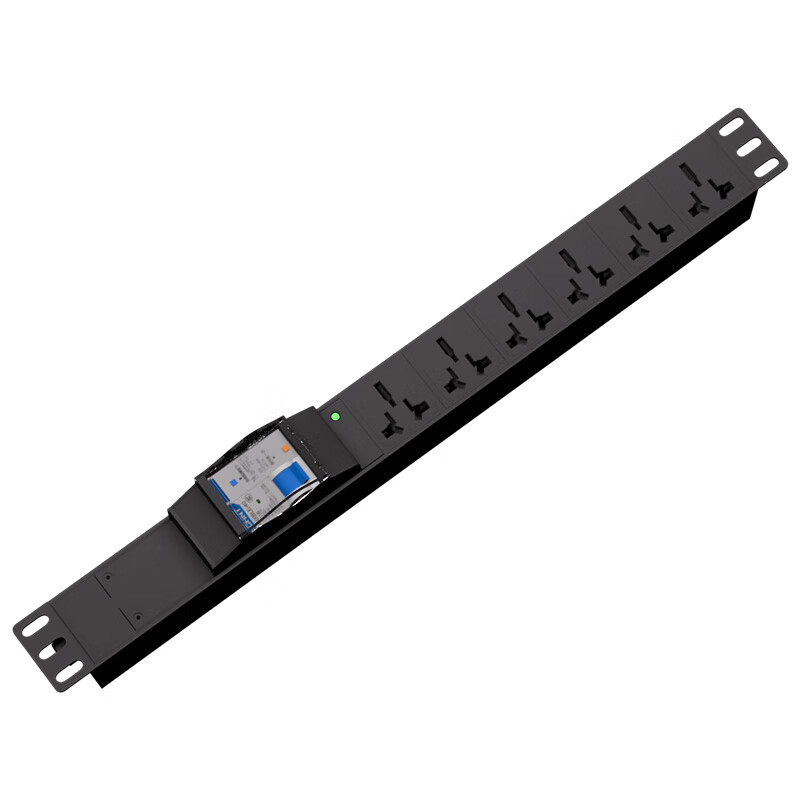

       延长线插座的分类与用途在新国标（GB 2099.7-2024）中更为明确。产品被划分为普通型、电动自行车充电用、电动汽车放电用、家具安装式及带卷线装置等类型，并严格规定普通延长线插座不得用于电动自行车充电，须标注警示语。功率限制方面，普通型≤4kW，电动汽车用总功率≤8kW（需多插座组合实现），家具安装式≤2.5kW，带卷线装置≤1.5kW（软缆长度≤3m）。这些限制旨在防止过载引发的安全隐患。新国标（GB 2099.7-2024）过载保护与电流匹配要求更为严格。普通延长线插座的插头额定电流需同时满足两项条件：不低于单个插孔电流，且不超过固定布线插座的额定电流（取较小值）。例如，含 3 个 10A 插孔的插座，若固定布线插座为 16A，则插头额定电流只需≥16A。

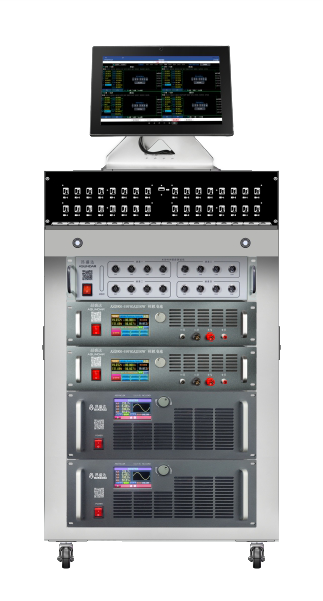

二、测试设备

1、变频电源或者电网模拟源

      单个产品推荐使用交流频率为50 Hz、额定电压为250V、额定电流不超过32A的单相交流电源/变频电源。如果需要做老化测试，用电网模拟源可以对多个产品做老化测试，功率比较大。

2、交流负载

      ASD-ACL2K是可编程交直流电子负载设备，4U体积可实现250V/20A/ 2000W的输入范围。主要用于排插、储能电源等电子产品的自动化测试设备。该设备可直接由面板进行控制，或由外部上位机进行控制，客户可自行编辑上位机软件。

3、快充负载

      ASD873快充测试仪由多协议负载仪，安卓操作终端两部分组成，主要用于排插、电源适配器等电源 PCBA和成品的功能检测、参数测试及性能评估。负载仪内部集成4个独立的可编程多协议电子负载模块。单台设备可完成PCBA或成品的大部分功能测试，测试快充时无需诱骗器等辅助设备。支持导入或导出文件，可将测试结果直接导出到U盘等存储设备。支持手动研发模式和自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。

4、恒温恒湿箱

      新国标标准强制要求环境适应性试验覆盖不同的使用场景。电动自行车充电插座需在-30℃和55℃环境中通电2小时且功能正常，直插式设备插头需通过滚筒跌落试验（如≤100g产品跌落100次）。这些试验模拟了户外恶劣条件，确保产品在低温、高温或意外跌落时仍能安全使用。

5、绝缘电阻测试仪

      新国标标准强制要求插头增加绝缘护套，以避免用户在插拔插头时直接接触到插头金属插销，从而全面防止插拔过程中的触电风险。在不需要外部充电电源的情形下，ZX6580系列绝缘电阻测试仪内置1V-650V任意电压输出，满足任何挑剔的要求。七量程测试，绝缘电阻测量范围可达1kΩ-325GΩ，ZX6580A系列绝缘电阻测试仪内置1V-1000V任意电压输出，满足任何挑剔的要求。七量程测试，绝缘电阻测量范围可达1kΩ-10TΩ,高达55次/秒的采样速率，为自动化生产提供了优选的测试解决方案。

三、综合测试仪
